「前回 （第１３回目） の記事」 で述べた、「オーディオ選択パネル」 は、操縦室の 「座席の数」 だけあります。

「墜落した１２３便に限らず、ジャンボ ・ ジェット機」 ならば、「以下の通り」、合計５台です。

◎ 機長席
◎ 副操縦士席
◎ 航空機関士席
◎ 予備席１
◎ 予備席２

そのため、各人が、「自分の聞きたいように、各無線通信機の音量」 を自由に調節できます。

さらに、「自分のマイク」 を、自分が使おうとしている無線通信機に、自由に接続できます。

－－－－－－－－－－

「５台の無線通信機」 と、上記、５台の 「オーディオ選択パネル」 との、相互関係を示したのが、以下の 「図３１」 です。

（図３１） ５台の無線通信機と、５台の 「オーディオ選択パネル」 との相互関係
（出典： 自分で作成）

※※ 当記事の各図は 「拡大図付き」 です。マウスの左クリックで、「拡大図、元の図」 に切り替えられます。

※※ 図を参照しながら、本文をご覧になる場合、当記事を 「二つのタブ」 で同時に開き、一方のタブを 「図の表示専用」 にすると、非常に便利です。


この 「図３１」 を見ると、「複雑で、？？？？？」 と感じるかもしれません（笑）。

あるいは、一発で、お分かりかもしれません。

◎ 縦、横の直線で、「交点に黒丸印」 の部分は、電気的に接続しています。

◎ 縦、横の直線で、「交点に黒丸印」 のない部分は、作図上で交差しているだけで、電気的には接続していません。

じっくりご覧になれば、「５台の無線通信機」 が、それぞれ１台ごとに、「５台のオーディオ選択パネルに対して、並列接続してある」 と、お分かり頂けるかと思います。

「並列接続してある」 ので、お互いに 「干渉を与えない」、お互いに 「干渉を受けない」 ということです。

そのため、前述の通り、「各人が、自分の聞きたいように、各無線通信機の音量」 を自由に調節できます。

（注） 「墜落した１２３便」 の機体は、日本の国内線専用の 「ＳＲ型」 です。

そのため、国際線で用いる、長距離通信用の 「短波無線機 ＨＦ１、ＨＦ２」 を搭載しているかどうか、素人なので分かりません。

－－－－－－－－－－

（注） 「図３１」 は、あくまでも 「説明のための概念図」 に過ぎません。

「この通りの、電気配線になっている」 という意味ではありません。
（正確な電気配線が、どうなっているか、そこまでは分かりません）。

－－－－－－－－－－

各無線通信機を、「どの周波数」 に合せるかは、「以下の記事」 で述べた通り、「各無線通信機の制御器」 を用います。
（今回の記事も含め、図によって、表現が、「制御器」　「制御部」 の２種類になっています）。

◎ 第５回目 ～ 第８回目の記事
◎ 第１０回目の記事

－－－－－－－－－－

５台の 「オーディオ選択パネル」 を、具体的に示す、実機の 「パノラマ写真」 があります。
（すでに、ご存じかもしれませんが）。

（図３２） ボーイング７４７－３００型機 （実機） の操縦室３６０度画像 （正面静止画像）
（出典： 『産経フォト』 ３６０°パノラマ写真 『ＪＡＬ・クラシックジャンボ』 を引用。追記）
＜Virtual Tour generated by panorama＞
＜ＪＡＬ ・ クラシックジャンボ＞
＜Jumbo Jet (Boeing 747-300) ＞
＜東京 ・ 羽田空港＞
＜2009.8.25撮影＞
https://www.sankei.com/photo/panorama/edit/090825/090825jumbo.html


この 「図３２」 で、パノラマ写真のずっと右側 （航空機関士の計器板） を見ると、この機体の 「国籍登録記号」 は、「ＪＡ８１６６」 だと表示しています。
（墜落した１２３便の場合は、「ＪＡ８１１９」 です）。

－－－－－－－－－－

「図３２」 パノラマ写真を掲示しているのは、以下の 「他者サイト」 です。

（Ｔ： 他者サイト）
『産経フォト ＞ ３６０°パノラマ写真』
https://www.sankei.com/photo/panorama/newslist/panorama-n1.html

ただし、『産経フォト ＞ ３６０°パノラマ写真』 のメニュー ・ ページには、「図３２」 の記事ＵＲＬが、古くて掲示されていないので、このメニュー ・ ページからは、アクセスできません。

－－－－－－－－－－

（図３２－１） 機長席 ／ 副操縦士席の 「オーディオ選択パネル （拡大図）」
（出典： 『産経フォト』 ３６０°パノラマ写真 『ＪＡＬ・クラシックジャンボ』 を引用。追記）
https://www.sankei.com/photo/panorama/edit/090825/090825jumbo.html

機長席 ／ 副操縦士席の 「オーディオ選択パネル」 に関しては、「前回 （第１３回目） の記事」 で述べました。

（図３２－２） 航空機関士席の 「計器板全体図」
（出典： 『産経フォト』 ３６０°パノラマ写真 『ＪＡＬ・クラシックジャンボ』 を引用。追記）
https://www.sankei.com/photo/panorama/edit/090825/090825jumbo.html

この 「図３２－２」 を拡大したのが、次の 「図３２－３」 です。

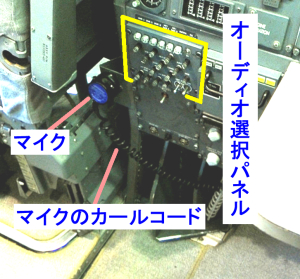

（図３２－３） 航空機関士席の 「オーディオ選択パネル」 （拡大図）
（出典： 『産経フォト』 ３６０°パノラマ写真 『ＪＡＬ・クラシックジャンボ』 を引用。追記）
https://www.sankei.com/photo/panorama/edit/090825/090825jumbo.html

なお、壁面の 「スピーカー」 が、どこにあるのか、分かりません。

（図３２－４） 予備席１ ／ 予備席２の 「オーディオ選択パネル （２台）」
（出典： 『産経フォト』 ３６０°パノラマ写真 『ＪＡＬ・クラシックジャンボ』 を引用。追記）
https://www.sankei.com/photo/panorama/edit/090825/090825jumbo.html

この 「図３２－４」 は、「元の画像」 が非常に暗いので、極端に画像を明るく修正しています。

そのため、画像全体としては、元の画像に比べ、色の具合が大きく異なっています。

「オーディオ選択パネル」 の表示には、「？」 を付けています。

画像が非常に不鮮明なので、間違いなく 「オーディオ選択パネル」 だと言明できません。

おそらくは、正しいだろうと思っていますが。

なお、壁面の 「スピーカー」 が、どこにあるのか、分かりません。

さらには、この 「オーディオ選択パネル？」 のすぐ左側が、「酸素マスクの制御部」 であろうと思っています。

また、「予備席２」 の、「オーディオ選択パネル？」 のすぐ左上側にある 「青色の物」 が、「予備席２」 の酸素マスクに間違いないと、思います。

その背後に、「予備席２」 用の 「ヘッド ・ セット」 をつり下げてあるようにも見えますが、はっきりとは分かりません。

「予備席１」 の酸素マスクは、見当たりません。

ひょっとすると、２台ある 「オーディオ選択パネル？」 の間の、「銀色っぽい、ホース？」 が、「予備席１」 の酸素マスク用の、ホースかもしれません。
（これも、よく分かりません）。

「予備席１」 は、ご覧の通り、「折りたたんで」 います。

「折りたたみ式」 の予備席を、「ジャンプ ・ シート」 とも言います。

操縦室ではなく、「客室乗務員」 の座席は、予備席ではありませんが、すべて 「折りたたみ式」 なので、いずれも 「ジャンプ ・ シート」 です。


以下の図は、蛇足です（笑）。

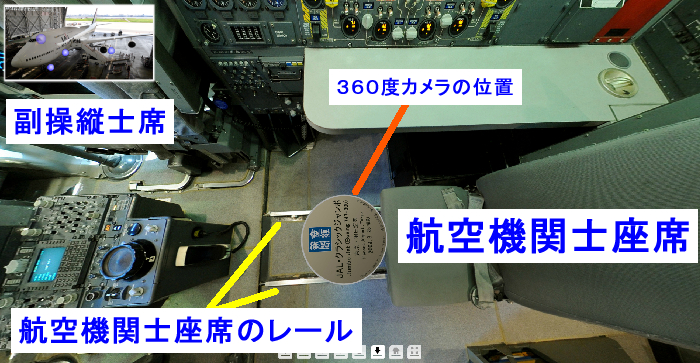

（図３２－５） 航空機関士席の 「座席レール」
（出典： 『産経フォト』 ３６０°パノラマ写真 『ＪＡＬ・クラシックジャンボ』 を引用。追記）
https://www.sankei.com/photo/panorama/edit/090825/090825jumbo.html

この 「図３２－５」 は、操縦室の、床が写っています。

カメラがじゃまになっていますが（笑）、「航空機関士の座席レール」 が、２本写っています。

図では、「航空機関士の座席」 を、おそらく一番後方に下げていると思います。

前進させると、このレール、左一杯の位置まで、移動します。

離陸時などに、航空機関士も、パイロットと同時に、エンジン制御用の 「パワー ・ レバー」 を握り、パイロットの操作を補佐します。

この時は、当然、「航空機関士」 も、パイロットと同様、機首方向に座って操作します。

一方、「航空機関士の計器板」 を操作する時は、座席を右側に向けます。

このように、「航空機関士の座席」 は、前後に大きく動き、さらには、右側と、正面と、２方向にも動きます。

－－－－－－－－－－

上記の、「（図３２） ボーイング７４７型機 （実機） の操縦室３６０度画像」 の存在は、以下の 「他者ブログ記事」 で、知りました。

（Ｕ： 他者ブログ記事）
『尾翼の大切さ』
2020  06-02
＜スピリチャル9条の会～～boosuka-asuka’s blog＞
https://boosuka-asuka.hatenablog.com/entry/2020/06/02/221617

この 「図３２」 の、「操縦室３６０度画像」 は、実機なので、非常に貴重でありがたい 「お宝画像」 です。

見れば、見るほど、いろいろなことが分かります。

例えば、操縦室の後方、「航空機関士座席」 の肩越しに、客室に通じる 「出入り口のドア」 が見えます。

天井部には、暗くてよく分かりませんが、「緊急時の脱出口」 と思えるものが見えます。

－－－－－－－－－－

なお、このパノラマ写真では、左上の 「小画像」 をクリックすると、ご覧の通り、エンジン部、主脚部などの画像も見ることができます。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

長文のため、「第１５回目」 に続きます。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
